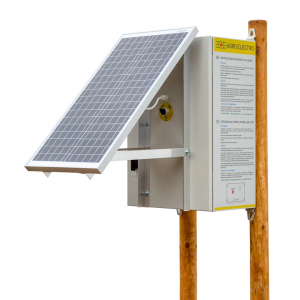

Elettrificatore recinto elettrico compatto DL 3200 con sistema solare 30 W

L’elettrificatore del recinto elettrico compatto è una soluzione comoda e sicura per l'elettrificazione di recinzioni elettriche temporanee o permanenti in aree in cui non vi è accesso alla rete a 230 V.

Il sistema è completamente assemblato in una scatola metallica e contiene tutti gli elementi necessari per funzionare indipendentemente dalla rete elettrica a 230 V.

Attenzione: Il pacco NON contiene la barra di messa a terra e l’accumulatore auto!

Benefici

•


  Scatola robusta di metallo, resistente all'umidità (pioggia, neve, spruzzi d'acqua). La scatola si può chiudere.



•


  La scatola chiusa è relativamente ermetica, previene efficacemente la penetrazione di insetti e piccoli animali che possono danneggiare gli apparecchi elettrici da cortocircuiti.



•


  All'esterno, il sistema è dotato di un interruttore, nascosto sotto il pannello solare, attraverso il quale il recinto elettrico può essere facilmente acceso/spento senza la necessità di aprire la scatola.



•


  La ricarica dell'accumulatore è assicurata continuarente dal panello solare.



•


  Protezione contro le sovratensioni – lo scollegamento accidentale dell’ accumulatore in pieno sole può causare la crescita della tensione generata dal pannello solare, che può danneggiare il dispositivo del recinto elettrico. La scatola include un circuito elettronico aggiuntivo che protegge da questo incidente.



•


  Spostare il sistema (allo scopo di spostare la recinzione elettrica temporanea) è molto semplice, il riassemblaggio in un altro luogo è molto semplice.




  Montaggio




  La scatola viene montata in un luogo lontano dall’ombra, vicino al recinto elettrico su due pali di legno in modo che il pannello solare (5) sia rivolto a sud. Dopo il montaggio aprire il pannello solare e fissarlo a 45 gradi con le viti in dotazione. Creare la messa a terra, legare il cavo di messa a terra (7) ad esso, dopo di che legare il cavo azzurro (6) ai fili del recinto elettrica attraverso un connettore.




  Messa a terra




  Per un corretto funzionamento, il sistema ha bisogno di una buona messa a terra. Per la messa a terra utilizzare una barra di metallo zincata con una lunghezza di almeno 1 m (attenzione, non inclusa nella confezione), che si inserisce nella terra. Una barra metallica filettata M12 è ideale per questo scopo, poiché il cavo di messa a terra del sistema può essere facilmente collegato.




  L’accumulatore




  Per l'accumulo di energia utilizzare un accumulatore da 12 V (accumulatore auto tipo acido o gel) (4). Attenzione, l’accumulatore non è incluso nel pacchetto! Non utilizzare batterie Ni-MH o Li-ion!




  Utilizzare un accumulatore con una capacità di almeno 45 Ah. La capacità massima è determinata dalla dimensione che si adatta alla scatola metallica del sistema.




  L’ accumulatore è collegato con i morsetti (C) e (D):





  •


    Morsetto rosso = terminale positivo (+) dell’accumulatore.



  •


    Morsetto nero = terminale negativo (–) dell’accumulatore.




  Manutenzione e verifica




  Anche se il sistema può funzionare autonomamente per mesi, o anche anni, sarà necessario una manutenzione regolare.




  Pulire periodicamente la superficie del pannello solare con un panno umido! I depositi di polvere, foglie, riducono significativamente la sua efficienza, che può causare una rapida scarica dell’accumulatore.




  Controllare frequentemente l'intera recinzione elettrica e rimuovere la vegetazione che tocca i fili. I cortocircuiti dovuti alla crescita della vegetazione riducono significativamente l'efficienza del recinto elettrico.




  Dati tecnici elettrificatore














































  Tensione di alimentazione	12 V
  Consumo	110 mA
  Tensione massima uscita	12000 V
  Tensione massima uscita carica 500 O	7600 V
  Lunghezza massima pratica recinzione	7000 m
  Energia massima immagazzinata	4,16 Joule
  Energia massima impulso	3,2 Joule
  Classe protezione	II
  Grado protezione	IPX4
  Materiale scatola	Plastica
  Dimensioni	210 × 265 × 100 mm
  Peso	1,6 kg




  Dati tecnici pannello solare 30 W































  Tipo celluli	Monocristalino
  Potenza massima	30 W
  Vmp	18,2 V
  Imp	1,65 A
  VOC	21,6 V
  ISC	1,84 A
  Dimensioni	670 × 350 × 25 mm




  Dati tecnici regolatore di carica PWM 10 A





































  Potenza	10 A
  Rileva automaticamente la tensione di lavoro	12/24 V
  Carica di equalizzazione tensione	12/24 V
  Carica boost tensione	14,4 V
  Carica float	13,6 V
  Accetta cavi di connessione	2,5 mm
  Peso	0,25 kg
  Dimensioni	14 × 9 × 3 cm
  Temperatura di funzionamento	-20...+60 C°
